Vorwort

(In meinem Fall, bei dem Aspire 3623 (auch bekannt als 3620), ist der Powerknopf in einer solchen Blende verbaut.)

Sicher wird es bei jedem Notebook etwas unterschiedlich sein, bei dem einen leichter - und bei dem anderen schwerer - aber diese Anleitung soll nur als Beispiel dienen, natürlich ohne Haftung auf Richtigkeit usw ;). Jeder soll sein Notebook nur auseinandernehmen, wenn er/sie sich das zutraut... ich übernehme keine Haftung! ... und los gehts...

Allgemein gesehen ist es von Vorteil, wenn sich der Powerknopf überhalb der Tastatur befindet, das dies meist nur leicht fixierte Blenden sind. Daher muss das Notebook nicht komplett auseinander genommen werden.

Vorgehensweise

Damit kein Kabel aus dem Notebook heraussteht, verwende ich einen 2,5 mm Stereo (Mono reicht auch) Klinkensteckerbuchse. Alternativ würde es auch reichen, z.B. 2 Kabel aus einem nicht genutzten PCMCIA - Slot herauszuführen - aber das würde ja nicht aussehen ;).

Was brauche ich

* Einen möglichst kleinen Stecker & Buchse

z.b. 2,5 mm Klinken-Stecker, mono und 2,5 mm Buchs, mono

  • ca. 30 cm Lizen (dünne Kabel, einfach z.B. aus nicht mehr benötigten Kabel nehmen)

  • eine Lötkolben

  • Isolierband

  • evtl. Heiß- oder Sekundenkleber

  • Erdungsband

  • Anti-Statik-Matte

  • feiner Schraubenzieher (wirklich fein, die Schrauben sollten nicht ihren Lack verlieren!)

Einbau externer Powerknopf

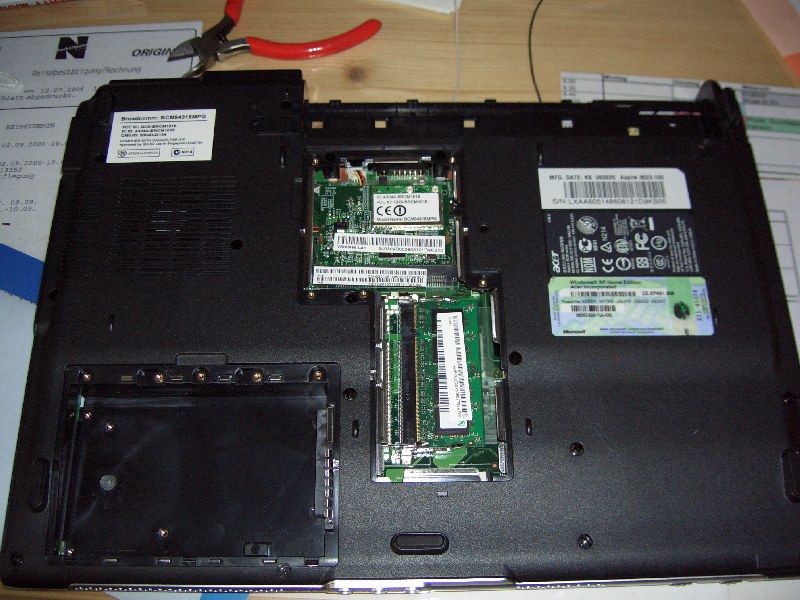

Als erstes entfernt man alles unnötige wie: Akku & DVD-Laufwerk (eine Schraube auf der Rückseite (Mitte des LWs?), aber nicht unbedingt notwendig!)

Hierzu sollte man die Schrauben in keine Schälchen legen, oder einfach auf ein Blatt Papier, mit dem Kopf nach unten. Meist schreibe ich in die nähe eine Bezeichnung, damit ich sie später wieder zuordnen kann. Hierbei ist es auch sinnvoll schrittweise Bilder zu machen.

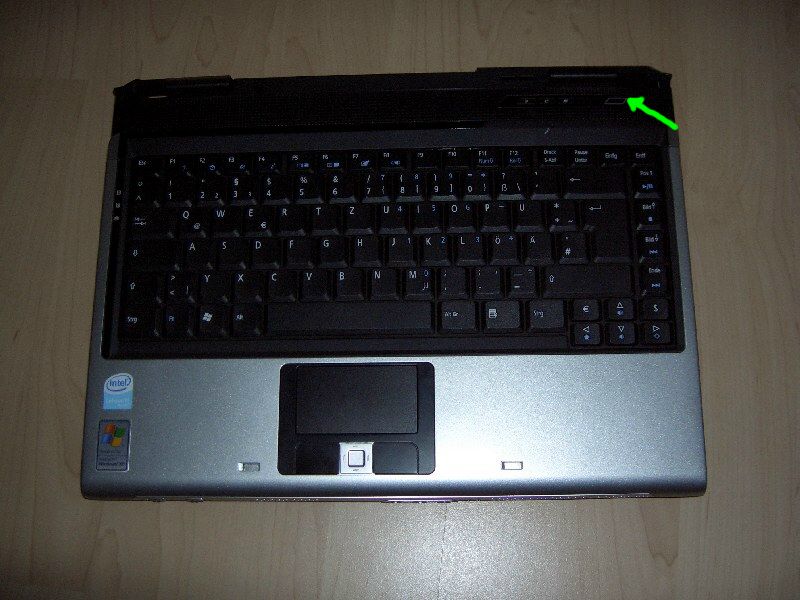

Danach kann man die Blende oberhalb der Tastatur vorsichtig herausheblen (glücklichweise der einzige Teil des Notebooks, welcher geclipt ist (nicht so wie bei Gericoms :evil:)) Am Besten auf eine Seite beginnen, und dann Clip für Clip diese vorsichtig herausheblen. Von Vorteil ist es im Akkufach die Clips mit einem Schlitzschraubenzieher zu entlasten.

Hierbei muss man ebenfalls vorsichtig sein, da die Platine, auf der sich die die Knöpfe befinden, mit einem Flachbandkabel verbunden sind (ähnlich wie bei den Displays!). Dieses löst man über die zwei Kunststoffklammern auf der kleinen Platine. Danach kann man mit einer Schraube die Tastatur entfernen (ebenfalls auf das Flachbandkabel achten!)

(So sieht das Notebook dann aus (je nach Modell))

Wer keine Buchse einbauen will, kann an dieser Stelle schon mit dem Löten beginnen, da das Kabel z.b. über das Kensington-Schloss herausgeführt werden kann.

Unter der Blende befindet sich dann auch gleich die Platine mit den Knöpfen (SMD).

Löten

An den Powerknopf kann man dann 2 Lizen parallel anlöten.

Für die 2,5mm Buchse muss man das ganze Gehäuse zerlegen. Hierzu entfernt man alle Schrauben auf der Unterseite des Notebooks. (wirklich alle!) Einige befinden sich auch unter der Festplatte bzw. unter der Blende des MiniPCI?-Slots. Das Display muss nicht entfernt werden, jedoch die Scharnierhalterungen. (2 Schrauben)

Ebenso muss man die Flachbandkabel für die Leds usw. entfernen. Jetzt kann das Gehäuse zweigeteilt werden (:)).. sprich den oberen Teil vorsichtig nach vorne bewegen (Soundstecker!).

Als nächstes sucht man sich einen geeigneten Einbauort für die Buchse. Vorzüglich einen optionalen Steckplatz, ebenso geht aber auch die Modembuchse (RJ-11), falls das Modem nicht verwandt wird. In meinem Fall habe ich mir den Platz neben dem Kensington-Schloss gesucht... dieser reicht von den Maßen und ist von dem Powerknopf aus auch gut erreichbar.

Anschließend bohrt/feilt/beißt ;) man ein Loch für die Buchse in das Gehäuse (ja - das tut mir auch immer etwas weh).

Jetzt kann man die Buchse mit den angelöteten Lizen einsetzen / kleben / schrauben.

... fast fertig ;)

jetzt muss man sich noch Platz schaffen für eine Leitung zu dem Powerknopf...

(Das eine Loch ist gebohrt!)

Um ein späteres Demontieren zu erleichtern, habe ich die Lizen in der Mitte getrennt, somit kann man die obere Blende (mit dem Powerknopf) auch später wieder abnehmen. Hier wären auch weitere Steckverbindungen denkbar.

Jetzt setzt man alle Komponenten wieder zusammen - vergisst die Flachbandkabel nicht und dann... wären wir fertig :).

Und so siehts dann aus: (wenn man alle Schrauben wieder am richtigen Ort eingesetzt hat ;))

Schlußwort

soweit von mir, wer Rechtschreibfehler findet, kann diese behalten, auf Fragen antworte ich gerne, wenn ich Zeit habe...

Author

all-finder aus dem car-pc.info Forum
