Jetway NC92-230-LF Review

by fluxkompensator last modified 2009-01-15 23:38

Jetway bietet bei diesem Intel Atom-Ableger durch die Erweiterbarkeit mit Addon-Karten Möglichkeiten, die bei anderen Herstellern nur über externe Lösungen zu realisieren sind.


Jetway NC92-230-LF Review

Jetway NC92-230-LF ITX Atom Mainboard

Vorwort


Intel Atom Systeme erscheinen momentan in größter Vielfalt an allen Ecken und Enden. Es ist für die einzelnen Hersteller nicht einfach, sich von anderen hervorzuheben bzw. abzusetzen. Man muss sich schon etwas Besonderes einfallen lassen, um sich eine Daseinsberechtigung auf dem Markt zu ergattern.

Wirft man einen ersten Blick auf das Datenblatt des Jetway NC92-230-LF, scheint alles wie gehabt und es gibt gegenüber anderen Atom Mini-ITX Mainboards keine Neuigkeiten. Auch die Performance schenkt sich nichts gegenüber unseren anderen gleichwertig getesteten Platinen.

Jetway_Atom_1


Jetway geht aber wie gewohnt seinen spezifischen Weg, setzt wie eh und je auf seine Add-On Karten und spendiert seinem Atom Sprössling einen solchen Steckplatz. Allein diese Möglichkeit gibt der Plattform Möglichkeiten, die bei anderen Herstellern nur über externe Lösungen zu realisieren sind.

Spezifikationen

Modell NC92-230-LF
Bauart Mini-ITX Mainboard
CPU INTEL® Atom N230 CPU (1.6Ghz)
Chipsatz INTEL®945GC + ICH7 Chipsatz, Front Side Bus 533MHz
Grafik INTEL GMA 950 Graphics Core
(Share Memory Size: 64/128/224MB)
Arbeitsspeicher 1 x 240-pin DIMM Slot DDR2 533MHz (Max. 2GB)
Monitoranschluss VGA
PCI 1x PCI
SATA 2x SATA
Audio Realtek ALC662 HD Audio CODEC 6-Kanäle
LAN 1 x Realtek RTL8102E PCI-E 10/100 Ethernet LAN
USB 2.0 8 x USB 2.0/1.1
Anschlüsse (intern) 1 x Floppy Anschluss
1 x DMA 133/100 / 66 IDE Anschluss
2 x USB 2.0/1.1 Anschlüsse für 4 USB 2.0 Ports
1 x COM Anschluss
NB / Chassis Fan Anschlüsse
1 x 20-pin ATX Power Anschluss
Stromversorgung 20-pin ATX
Anschlüsse (extern) 4 x USB 2.0/1.1 Ports
1 x PS/2 Maus und 1 x Tastatur
1 x RJ-45 Port
1 x Audio I/O Ports ( Line-in, Mic und Line-out )
1 x VGA Port
1 x COM Port
Zubehör 1 x IDE Kabel, 2 x SATA Kabel, Handbuch, I/O Blende
Software Treiber CD
Abmessungen 17cm x 17cm

Mainboard und Anschlüsse


Jetway fährt mit dem NC92-230-LF in Sachen Layout und Chipsatz die Standard Schiene, ändert auf der Platine nur design technische Gegebenheiten und verpflanzt ihr demnach ebenfalls einen Intel Atom 230 gepaart mit dem INTEL®945GC + ICH7 Chipsatz bei einem Front Side Bus von 533MHz. Der Speicherslot bietet Platz für einen 240-pin DIMM DDR2 533MHz mit einer maximalen Kapazität von 2 Gigabyte. Außerdem ist für die Bilddarstellung wieder die Intel GMA 950 Grafik Einheit verantwortlich, die sich per „Share Memory“ den Platz des Grafikspeichers vom Arbeitsspeicher abzwickt.


Jetway_Atom_3

Die Ausstattung der Platine liest sich erst mal recht nüchtern. Die externen sowie internen Anschlussmöglichkeiten bieten gerade so das, was heutzutage als Mindestanforderung gelten dürfte. An der rückseitigen I/O Blende befinden sich 4 USB 2.0/1.1 Ports, jeweils ein mal PS/2 für Maus und Tastatur, ein RJ-45 Port, die Standard Audio I/O Ports ( Line-in, Mic und Line-out), VGA, COM Port und der Parallel Port. Intern gibt es noch einen Floppy Anschluss, einen DMA 133/100 / 66 IDE Anschluss, zwei weitere USB 2.0/1.1 Anschlüsse für 4 USB 2.0 Ports und einen COM Anschluss.

Jetway_Atom_4

Das, was sich tatsächlich von anderen Herstellern unterscheidet ist der Add-On Steckplatz. Jetway bietet einige Add-On Karten an, die es dem Anwender ermöglichen, das System sinnvoll mit dem zu erweitern, was letztendlich benötigt wird. So gibt es zum Beispiel PCMCIA Add-On Karten, womit man das System mit einer beliebigen Komponente ausbauen kann. Auch DVI, dreifach-Giga Lan, Mini PCI oder weitere COM Ports sind so realisierbar. Hier werden also Komponenten eingespart, die sich der Hersteller teuer bezahlen lassen würde und der Kunde somit nur das kauft, was benötigt wird. Allerdings ist nur ein Add-On Steckplatz verfügbar, was einen vor das Problem stellt, was nun wichtiger ist, wenn man mehrere dieser Komponenten benötigt.

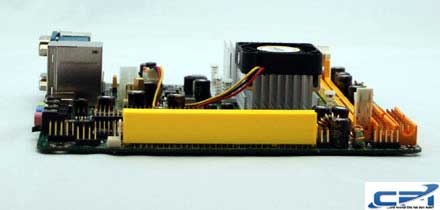

Jetway_Atom_2


Installation, verwendete Hardware und Betrieb


Folgende Hardware wurde für das Testsystem verwendet:
• Jetway NC92-230-LF
• 1GiB DDR2 800 RAM von Aenon
• 250 GiB SATA Festplatte mit 5400U/min von WD
• DVD R/RW Laufwerk von Pioneer
• M2-ATX versorgt mit einem 110W AC Adapter

Wie immer wanderten für unsere Tests die beiden Betriebssysteme Windows XP Professional und Windows Vista Ultimate 32bit auf die Festplattenpartitionen. Mit den Treibern gab es keine Probleme. Jetway hätte bei der Installationsroutine gerne von Intel abschauen dürfen, denn die Installation kann hier nicht vorbereitet werden, damit sie später komplett von alleine durchläuft und benötigte Neustarts eigenständig durchführt, sondern es müssen die Treiberpakete einzeln installiert werden. Dies ist selbstverständlich kein Beinbruch und man installiert sein System je nach Gebrauch alle paar Jahre. Trotzdem wünscht man sich etwas mehr Komfort, zumal man es bei bereits bei anderen Herstellern vorgemacht bekam. Die Leistung der Platine ist für alltägliche Arbeiten wie Office & Co, surfen, Audio- und Videowiedergabe, speziell im Car-PC Bereich Navigationsprogramme usw. ausreichend.


Leistung, Stromverbrauch


Das Jetway NC92-230-LF kam deutlich später auf den Markt. So hätte man erwarten können, dass der Chipsatz von der Leistung und vom Stromverbrauch her optimiert wird. Dank des Atom Prozessors ist vor allem in Sachen Stromverbrauch noch sehr viel Luft nach oben.
Schaut man sich also die Leistungstabellen an, sieht man schnell, dass das Atom Board von Intel nahezu gleichauf mit dem NC92-230-LF ist. Hier und da gibt es minimale Unterschiede, die aber nicht weiter zu kommentieren sind, da sie kaum bis gar nicht ins Gewicht fallen. Trotz allem darf man das Jetway nicht zu sehr kritisieren, da es nach wie vor eine ordentliche Plattform ist und das kann, was es soll.

Jetway_Atom_Bench_1

Jetway_Atom_Bench_2

Jetway_Atom_Bench_3

Jetway_Atom_Bench_4

Jetway_Atom_Bench_5

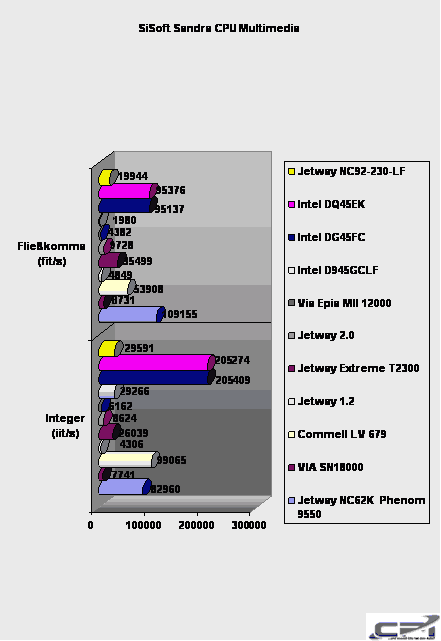

Jetway_Atom_Bench_6

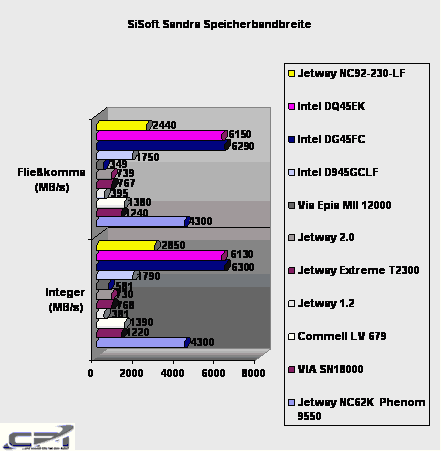

Jetway_Atom_Bench_7

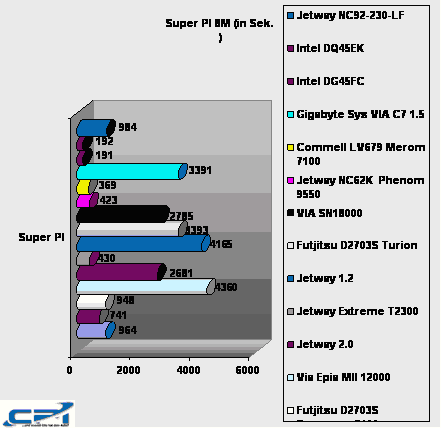

Jetway_Atom_Bench_8

Stromverbrauch


Der Stromverbrauch liegt sogar noch ein wenig über dem des Intel GCLF Boards. Hier hätte man eine Optimierung erwarten dürfen, was Jetway aber versäumte. Zwar liegt der Stromverbrauch im Rahmen, aber es steckt darin so viel Potential für ein stromsparendes System wegen des Atom Prozessors, welcher gerade mal 4W verbraucht.

Bootphase 37W
Idle  31W
Last 38W
CD/DVD Load 35W
DVD 35W

Temperaturen, Geräuschpegel


Die Temperaturen sind absolut unkritisch. Ausgelesen wurden die Werte an einem offenen System. Während im Idle sich die Temperaturen auf 31°C der CPU bzw. 32°C des Chipsatz belaufen, arbeitete das NC92-230-LF unter Last mit 34°C und 35°C.


Fazit


Das Jetway NC92-230-LF geht mit der Add-On Kartenlösung einen speziellen Weg und hebt sich dadurch von der Masse ab. Allein deswegen wird es trotz des fast doppelten Preises seine Käufer finden. Man hat durch die Erweiterungskarten sehr viele Möglichkeiten, das System mit zum Beispiel Mini-PCI oder PCMCIA Karten aufzurüsten und muss keine Umwege über externe Lösungen gehen.
Die Performance ist mit anderen Atom Mini ITX Mainboards gleichzusetzen. Die tagtäglichen Arbeiten erledigt das NC92-230-LF grundsolide und stabil. Was allerdings negativ auffiel ist der etwas höhere Stromverbrauch gegenüber dem Intel GCLF Mainboard.


Das Jetway NC92-230-L ist ab sofort bei www.cartft.com für 112.95 Euro verfügbar. (Direklink : Jetway NC92-230L Atom ITX Mainboard)

geschrieben von: Timo Decristan (aka Fluxkompensator)
