Dies ist der Beitrages von User Mario Helfert zum ersten Preisausschreiben auf car-pc.info. Nachzulesen ist der Beitrag auf der Portalseite unter Preisausschreiben.

Stabile Spannungsversorgung für den CarPC?

Beim bau meines CarP´s habe ich ein Gehäuse mit integrierter 12V NT Platine verwendet (Morex 3677). Jedoch weiß jeder das die 12V Kfz Spannung eher ein idealwert ist, die kaum um bis zu plus minus 3V schwanken kann (z.B. Motorstart, laufendem Motor usw.) Da diese Schwankungen dem Rechner nicht gut bekommen würden musst also eine Art Spnnungsstabilisator her. Da mir alle kaufbaren Lösungen zu teuer waren, wollte ich etwa andere probieren.

Aufgrund meines Notebooks war ich in dem besitz eines Notebook Kfz Ladeadapters ( bei ebay z.B. http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&item=2788838029&category=36844). Dieser Adapter ist zwischen 15-24V (Leistung max. 70W) einstellbar. Seit neustem sind auch Modelle bis 120Watt bei Ebay verfügbar!

Dieses Netzteil gewährleistet erst einmal eine stabile Spannung von 15V egal in welchem zustand sich die Kfz Spannung befindet. Jedoch sind 15V zuviel für die 12V NT Platine, deshalb ging es nun darum aus den 15V (real 14,5V) für das NT verträgliche 12-13V zu machen. Dies realisierte ich mit der Verwendung von 2 Dioden, welche jeweils einen Spannungsabfall von 0,9V hervorrufen (diese werden in Reihe in das Spannung führende Kabel gelötet). Es handelt sich um Restbestände aus DDR Zeiten. Obwohl die Diode bis 5A/50V ausgelegt ist würde ich jedem empfehlen 4 Schottky Dioden, welche jeweils einen Spannungsabfall von 0,55V haben zu verwenden (z.B. MBR745). Somit ist der Spannungsabfall pro Diode geringer und sie werden auch nicht so war, da pro Diode eine Leistung von ca. 1,5Watt abfällt.

So versorgt arbeitet mein CarPC? nun schon seit 5 Wochen und hat mittlerweile bereits 4tkm auf dem Buckel.

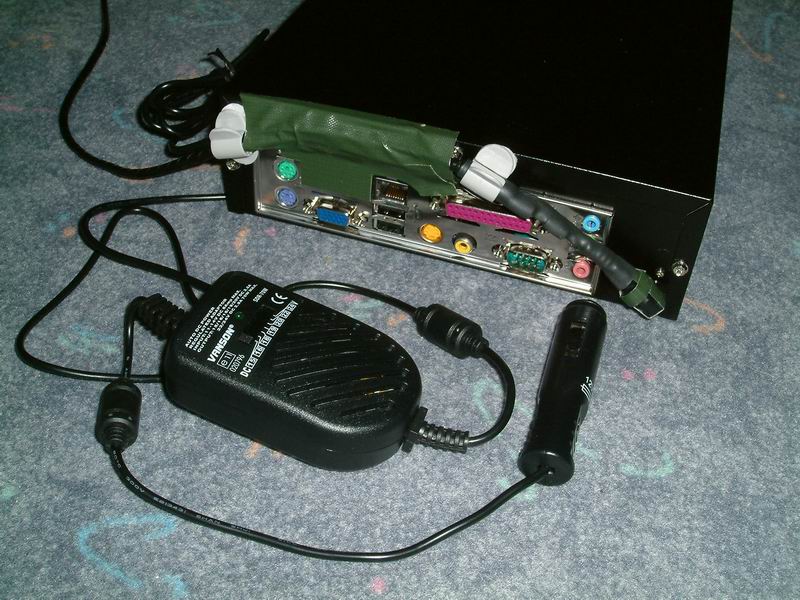

Auf dem Bildern sieht man den Kfz Notebook Adapter der Umgelöteten Steckerbuchse. Die Dioden befinden sich kurz vor der Klinke (siehe Schrumpfschlauch Auswölbungen). Ich werde demnächst vier Schottky Dioden in ein kleines Gehäuse platzieren welches dann eine Buchse um der einen Seite und eine Klinke zum Anschluss am PC auf der anderen Seite besitz. Man kann natürlich die Dioden auch im CarPC? Gehäuse verbauen.

Hoffe das diese andere Art der Stromversorgung als günstige Alternative Anklang findet.

Kosten:

  • Notebook Kfz NT ca. 20€

  • Dioden ca. 3€

  • Gesamt: 23€
